Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

• Primeiro trabalho a formular o problema da análise objetiva utilizando estatística
  • Até aqui, os esquemas de análise objetiva eram empíricos!
  • Lev Gandin partiu do princípio que a análise possui erros e que, portanto, as previsões e as observações posuem erros com média, variância/covariância e correlação conhecidos
• https://www.scribd.com/document/515206963/Objective-Analysis-of-Meteorological-Fields

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Formalização Estatística

• O campo meteorológico é uma variável aleatória com estrutura de covariância conhecida
• Os erros de observação são aleatórios, não correlacionados e de variância conhecida
• O BLUE^🔸 do campo em um ponto qualquer é dado por uma combinação linear das observações disponíveis
• Uso de funções de correlação ou covariância espacial:
  • Descrevem a relação entre dois pontos no espaço
  • Permite representar matematicamente a ideia de que pontos mais próximos tendem a ter valores mais semelhantes

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Suposições Principais

• Objetivo destas suposições:
  • Viabilizar a aplicação do método nos computadores da época^🔸

• Isotropia e homogeneidade das correlações

• Funções de correlação com decaimento exponencial simples

• Raio de influência - limita o número de observações consideradas ao redor de cada ponto de grade (escala de correlação)

• A interpolação ótima é um esquema de análise multivariado

• Durante das décadas de 1980 e 1990, foi operacional em diversos centros (inclusive no CPTEC)

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Equação Fundamental

• Onde:

  • é o vetor de análise (estado estimado)
  • é o vetor de background ou first guess
  • é o vetor de observações
  • é a matriz de peso (ou ganho)
  • é o operador observação não linear (transforma o espaço do modelo para o espaço físico das observações)

• Esta equação é resolvida de forma analítica

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Matriz de Peso

• A matriz determina quanto cada obvservação deve corrigir o campo de previsão:

• Onde:

  • é a matriz de covariância dos erros de previsão (ela é constante)
  • é a matriz de covariância dos erros de observação

• Note que é linear!

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Matriz de Peso

• A matriz determina quanto cada observação deve corrigir o campo de previsão:

• representa como os erros do modelo estão correlacionados espacialmente, ou seja, como uma correção em um ponto se propaga na vizinhança
• representa a confiabilidade das observações (instrumentos, localização etc)
• O termo funciona como um filtro estatístico que pondera o peso relativo do modelo e das observações - e o termo ?

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Operador Observação

• Também chamado de forward operator :
  • Permite obter o first guess das observações
  • Realiza interpolações espaciais das previsões para o ponto das observações
  • Realiza transformações das variáveis de estado do modelo em quantidades observadas (e.g., o modelo de transferência radiativa CRTM^🔸)

• Note que ora escrevemos , ora escrevemos :
  • é um operador linear
  • é um operador não linear

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Operador Observação - operador linear

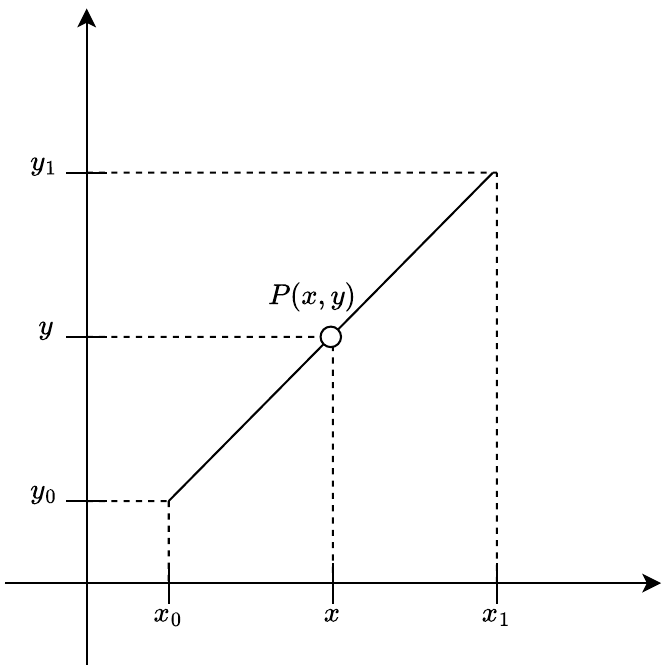

• Exemplo de interpolação linear (considere que a observação está entre dois pontos de grade; se estivesse entre 4 pontos, então a interpolação seria bilinear)
• Considerando o exemplo de uma interpolação linear, 2 pontos de grade e 1 observação, sendo que modelo e observação representam as mesmas quantidades (e.g., temperatura)

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Operador Observação - operador linear

• Utilzando a lei de proporções entre os seguimentos de reta:

• Desenvolvendo a relação e resolvendo para , obtemos:

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Operador Observação - operador linear

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Operador Observação - operador não linear

• Se o modelo estivesse certo, qual seria o valor observado?

• Considerando o exemplo da energia radiada por um corpo negro:

  • Lei de Stefan Boltzman:
  • Quando mais quente for um corpo, a energia total que ele irradia aumenta com a quarta potência da temperatura

• Neste exemplo, definiremos a temperatura como a variável de estado (o modelo nos fornece ) e a energia radiada como a observação (o sensor do satélite observa ):

  • A inovação é então

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Operador Observação - operador não linear

• Como é não linear, usamos uma aproximação linear (por série de Taylor) em torno de uma temperatura de referência :

Onde:

• Nota: a derivada representa o operador tangente linear e o seu transposto, representa o operador adjunto utilizados no 4DVar - o adjunto, é o transposto do tangente linear

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Matrizes de Covariâncias

• e são as matrizes de covariâncias dos erros de previsão e observação, respectivamente
  • Ambas são assumidas serem conhecidas
• inclui erros dos instrumentos e de representatividade (e.g., efeitos locais) e ambos são não correlacionados
• representa a covariância dos erros de previsão, i.e., como os erros na previsão do modelo estão distrbuídos no espaço e, indiretamente, no tempo
  • define o peso que cada observação terá na análise e o raio de influência das observações - por meio da escala de correlação

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Matrizes de Covariâncias

• Por definição, matrizes de covariâncias são Simétricas e Positivas Definidas (SPD)
• Na diagonal principal, tem-se os elementos de variâncias

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Matrizes de Covariâncias

• Matriz Simétrica e Positiva Definida:
  • é simétrica se
  • é positiva definida se, para qualquer vetor coluna , todos os seus autovalores forem positivos (i.e., a variância é sempre positiva)
    • Isso garante que nenhuma combinação linear entre as variáveis seja negativa e que, portanto, todas as variâncias e covariâncias serão sempre positivas
    • Além disso, há a necessidade de inversões e decomposições (e.g, Cholesky) que necessitam destas propriedades
    • Garante estabilidade numérica

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Matrizes de Covariâncias

• Dividindo-se cada elemento da matriz de covariâncias pelo produto dos desvios-padrão, obtemos a matriz de correlação:

• Onde:
  • é a correlação dos elementos da matriz

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Matrizes de Covariâncias

• De forma prática, matrizes de covariâncias podem ser decompostas

• Um exemplo:

  • Onde é a matriz com as variâncias:

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Equações da Interpolação Ótima

Equação de Análise

• A análise é obtida adicionando-se ao campo de background o produto entre a matriz peso e a inovação:

• A matriz peso é dada pela covariâncias do erro da previsão no espaço físico ( multiplicada pelo inverso da covariância do erro total (quanto maior a covariância do erro da previsão em relação à covariância do erro da observação, maior é a correção na previsão - e se ?):

• A covariância do erro da análise é dada pela covariância do erro da previsão, reduzida por uma matriz igual à matriz identidade menos a matriz de peso

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Considere um modelo matemático simples:

• A função seno com a adição de um ruído normalmente distribuído

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

x = np.arange(-np.pi, np.pi, 0.01)
xb_seno = np.sin(x)

• Outra forma de acrescentar o ruído:

sigma = 0.5
ruido = np.random.randn(*x.shape) * sigma

xb = xb_seno + ruido

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

# Posições

obs_pos = np.array([-2.2, -2.1, -2.0, -1.8, 0.9, 1, 2, 3])

# Valores medidos

obs_vals = np.array([-2.2, -1.8, 0.9, 0, 1, 2, 3, 4])

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

# Função peso IO

L=0.5
sigma_b=0.5
sigma_o=0.1

def weight_io(x_grid, obs_x, obs_val, xb, L=L, sigma_b=sigma_b, sigma_o=sigma_o):
    def cov(a, b): return sigma_b**2 * np.exp(-((a - b)**2)/(2*L**2))
    n = len(x_grid)
    p = len(obs_x)
    B_Ht = np.array([[cov(xi, xj) for xj in obs_x] for xi in x_grid])
    HBHt = np.array([[cov(xi, xj) for xi in obs_x] for xj in obs_x])
    R = np.eye(p) * sigma_o**2
    K = B_Ht @ np.linalg.inv(HBHt + R)
    Hxb = np.interp(obs_x, x_grid, xb)
    return xb + K @ (obs_val - Hxb)

• Note que estamos utilizando o modelo de covariâncias Gaussiano para e , com média e desvios-padrão e
• , assim como no exemplo do método de correções sucessivas, restringe a influência das observações no ponto analisado

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

# Cálculo da Análise - embutido na função anterior e dada por xb + K @ (obs_val - Hxb)

# Chamada da função peso (retorna o valor da análise)

xa = weight_io(x, obs_x, obs_val, xb)

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

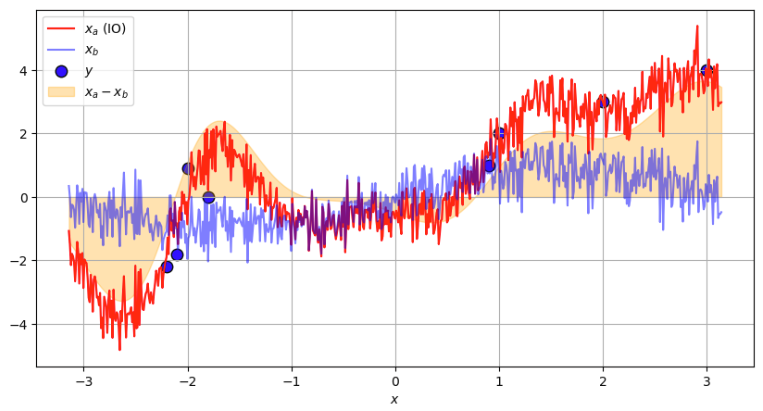

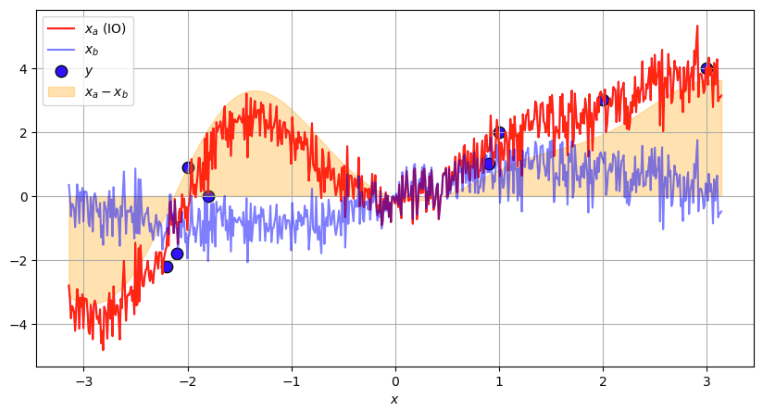

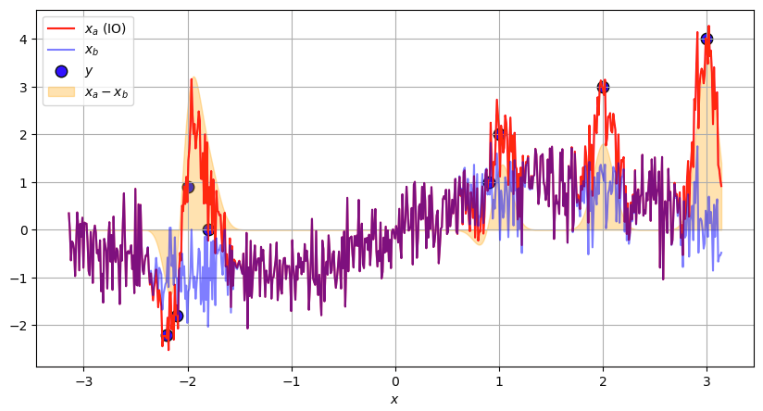

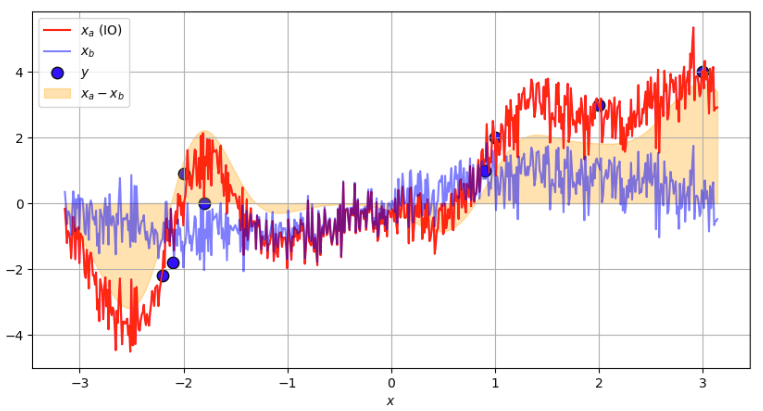

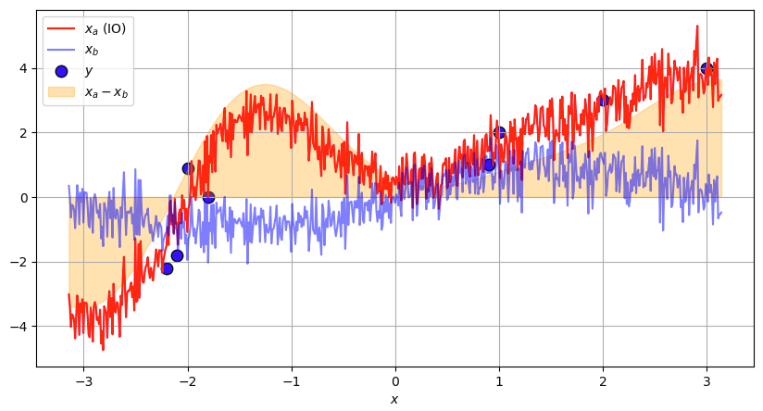

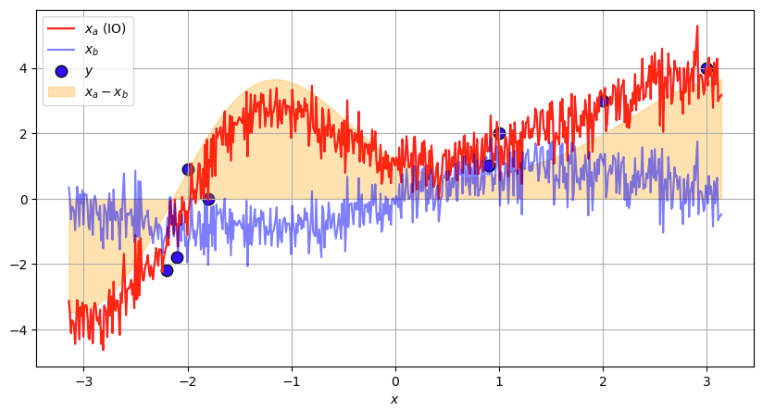

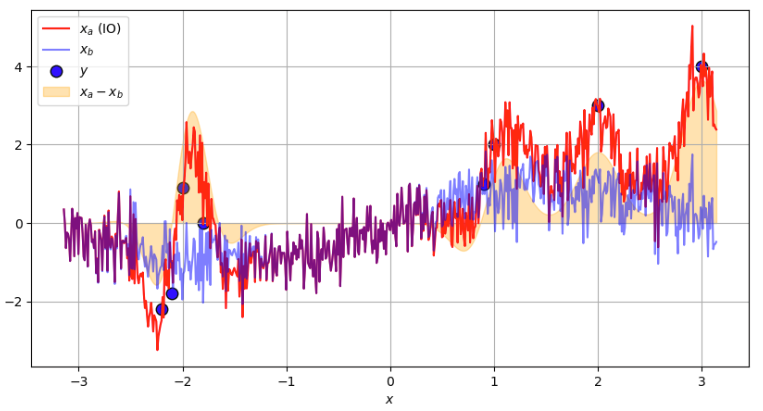

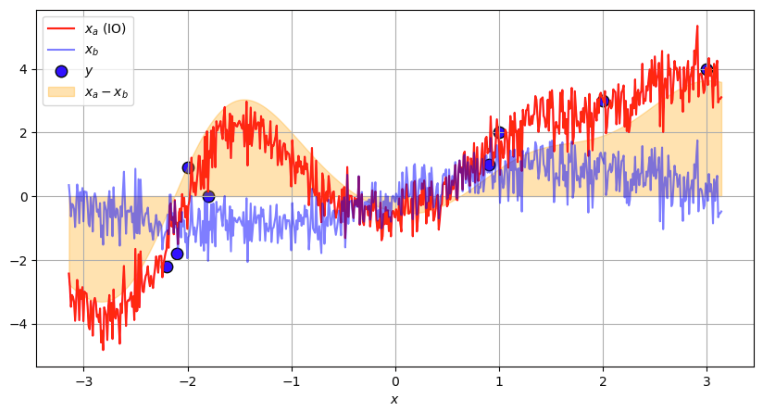

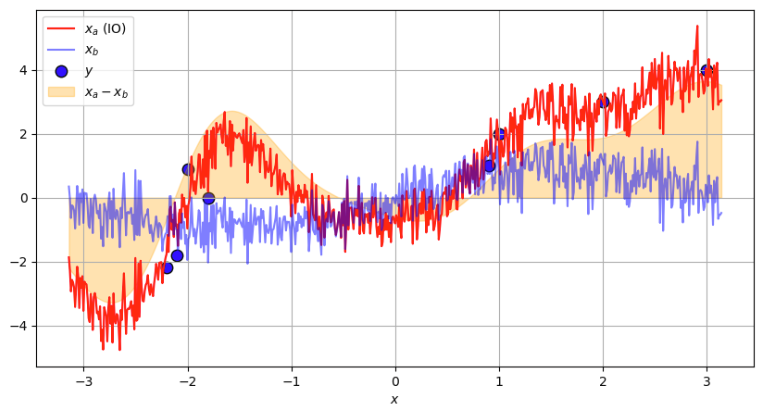

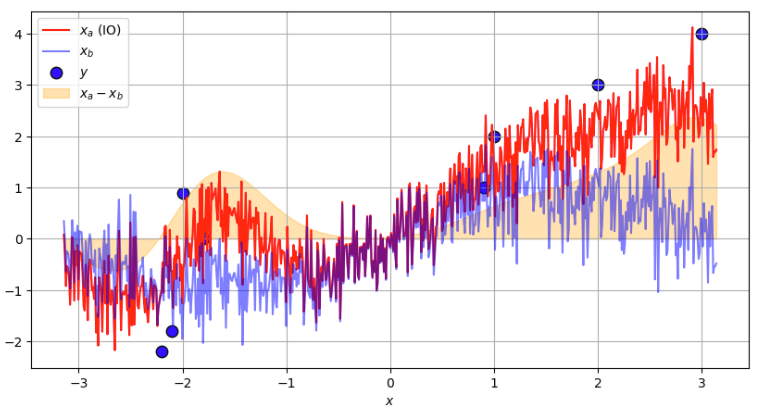

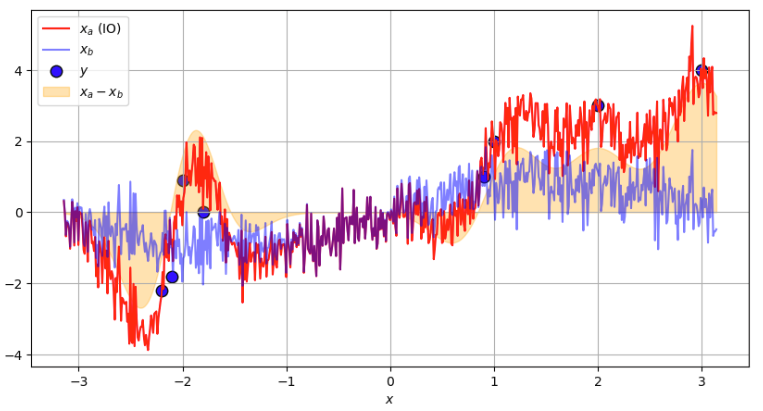

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

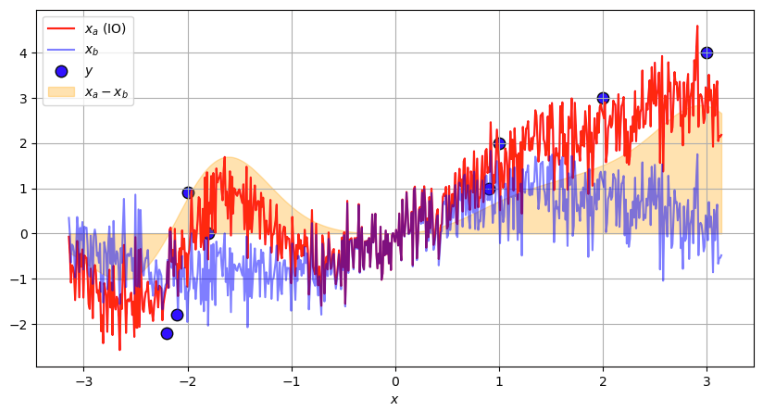

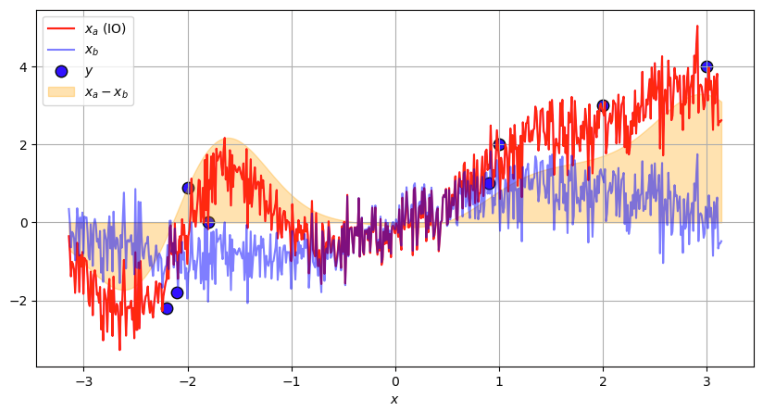

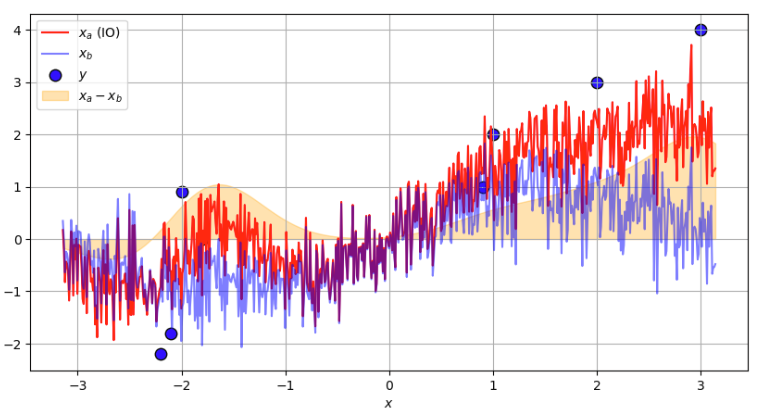

• Efeitos da amplitude de :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da amplitude de :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da amplitude de :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da amplitude de :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da amplitude de :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da amplitude de :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

• Efeitos da amplitude de :

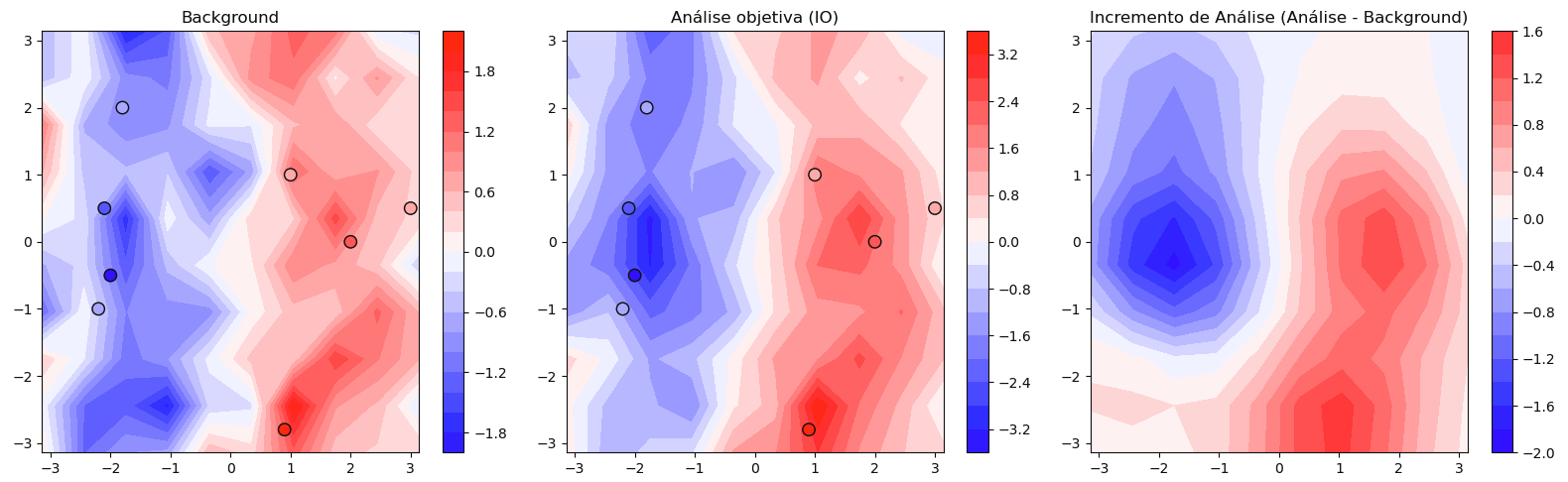

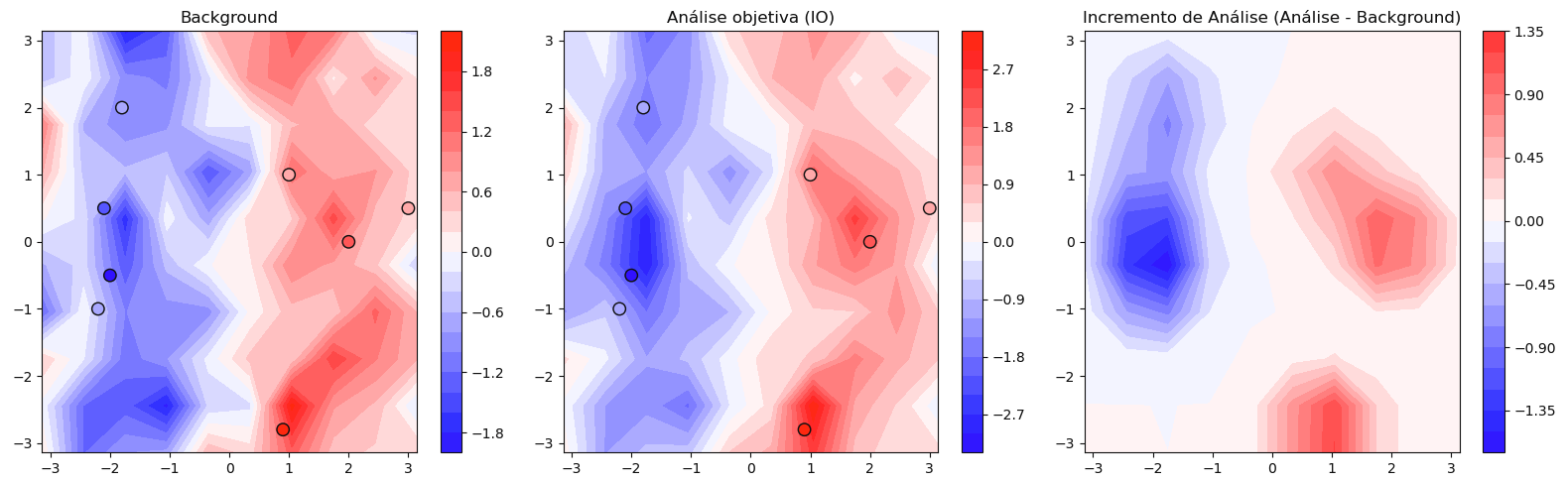

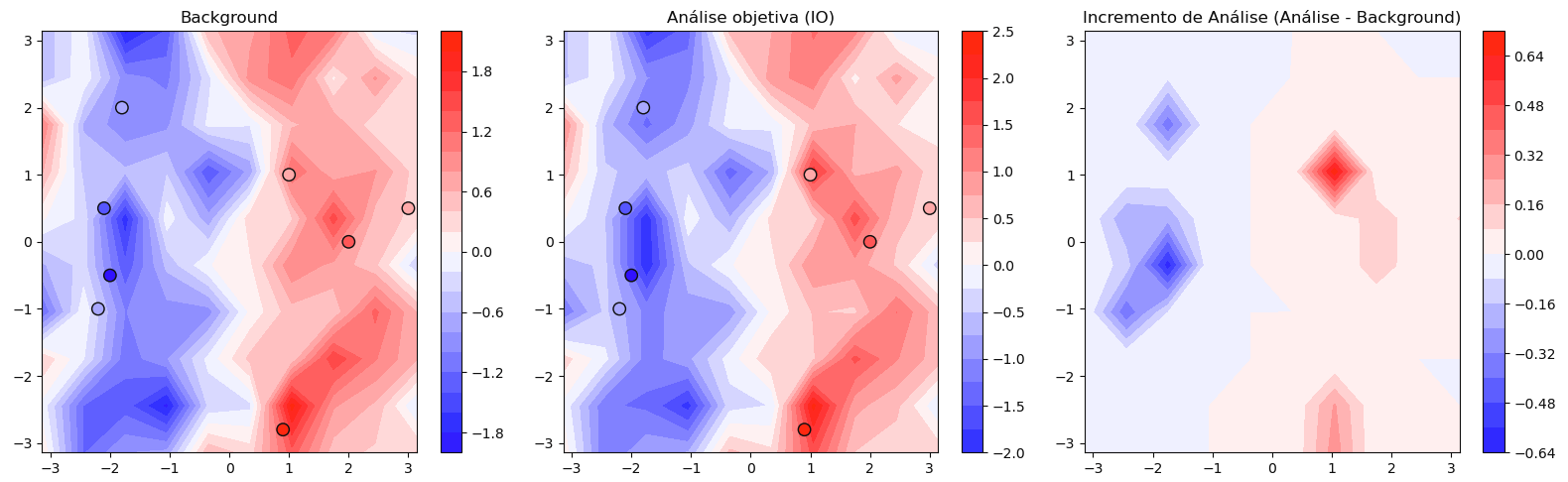

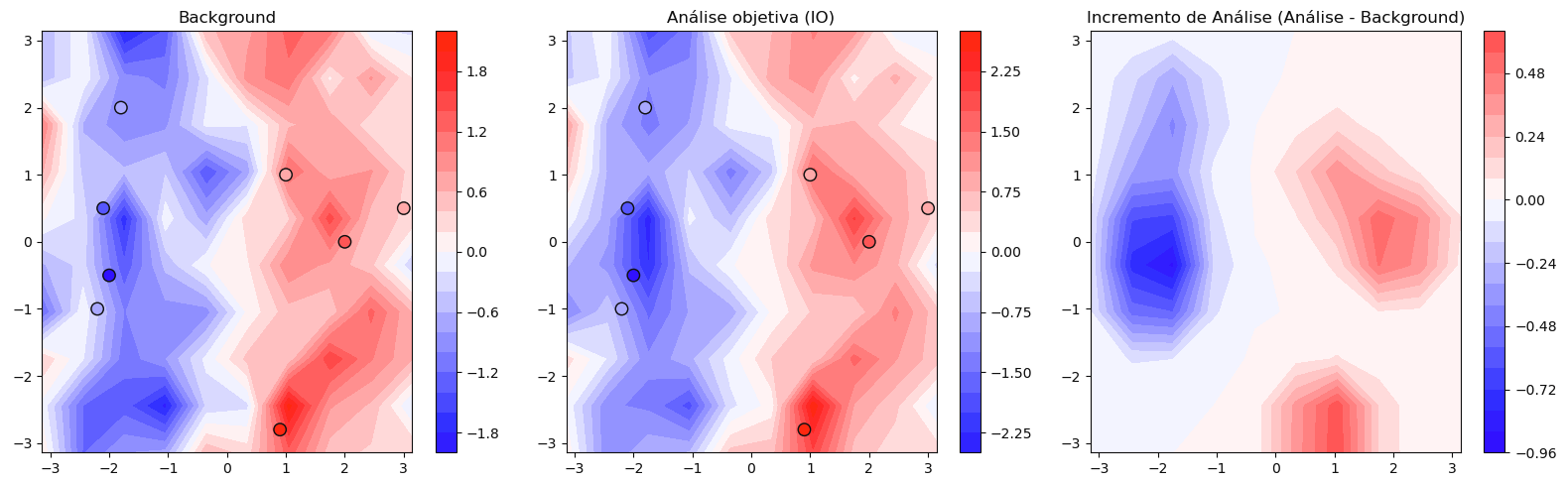

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

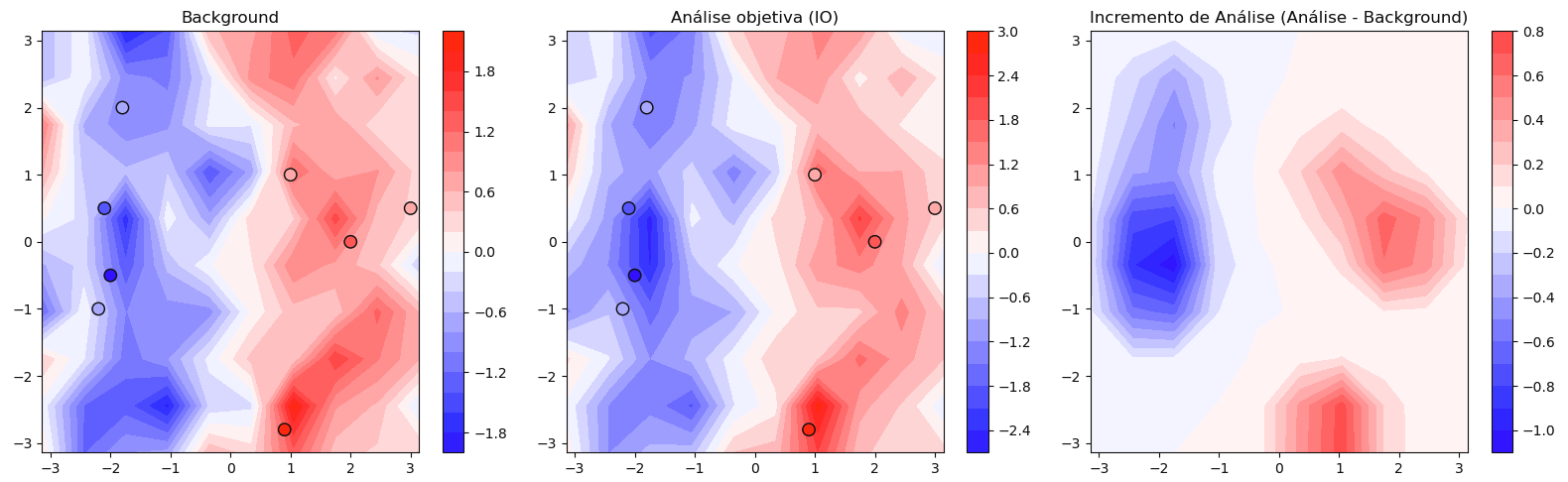

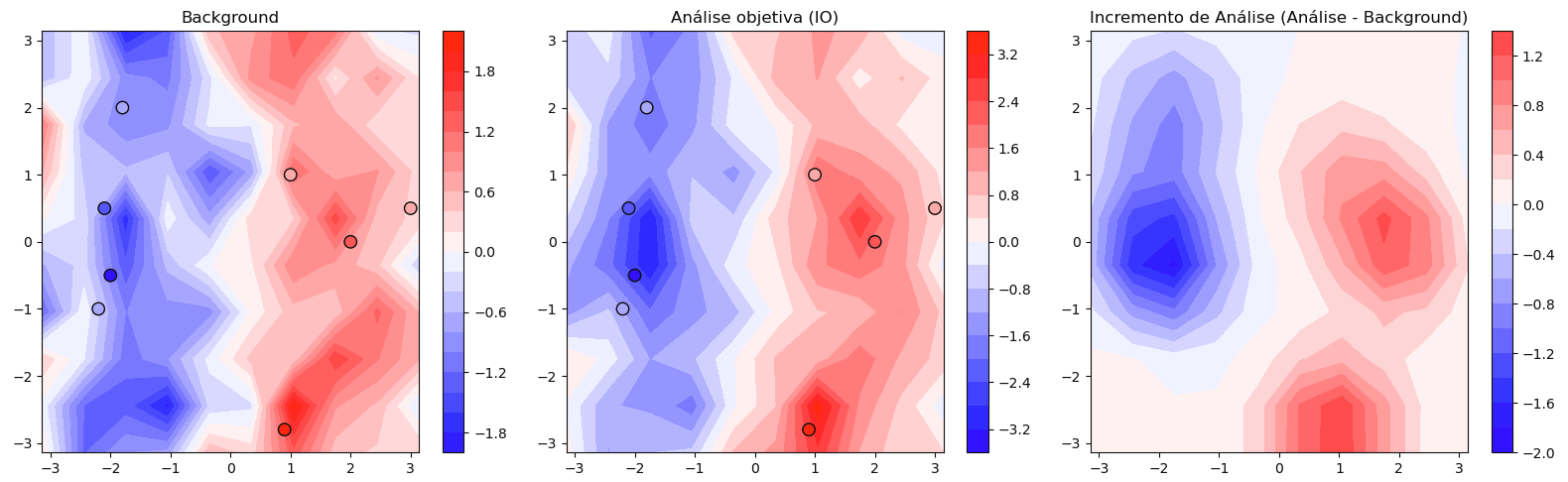

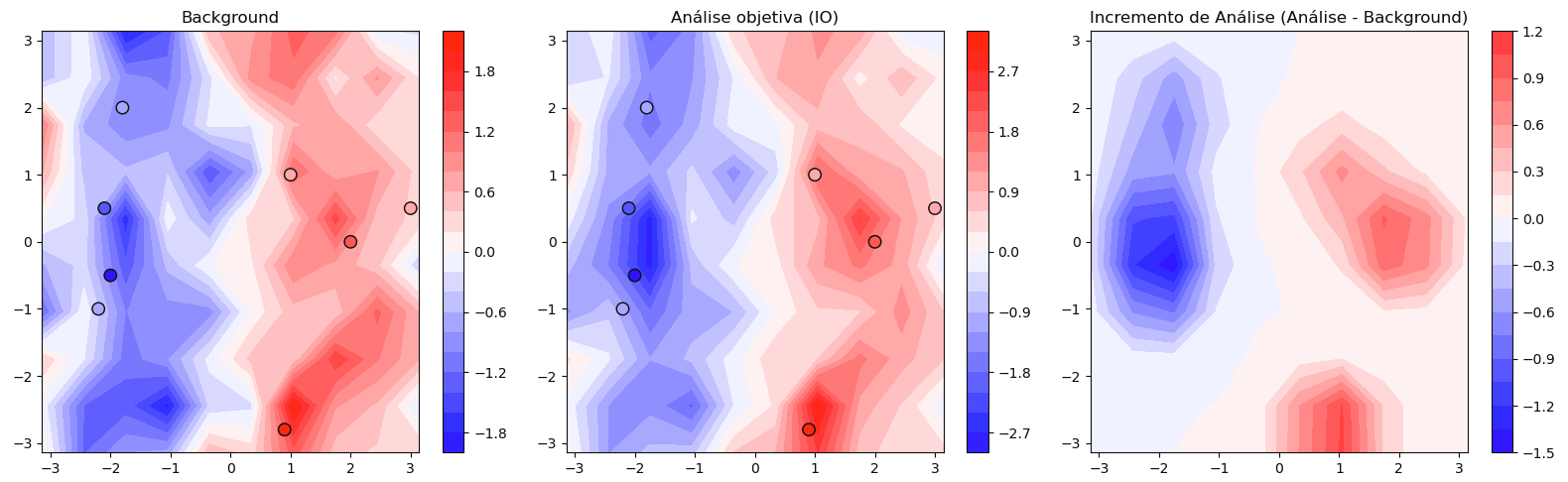

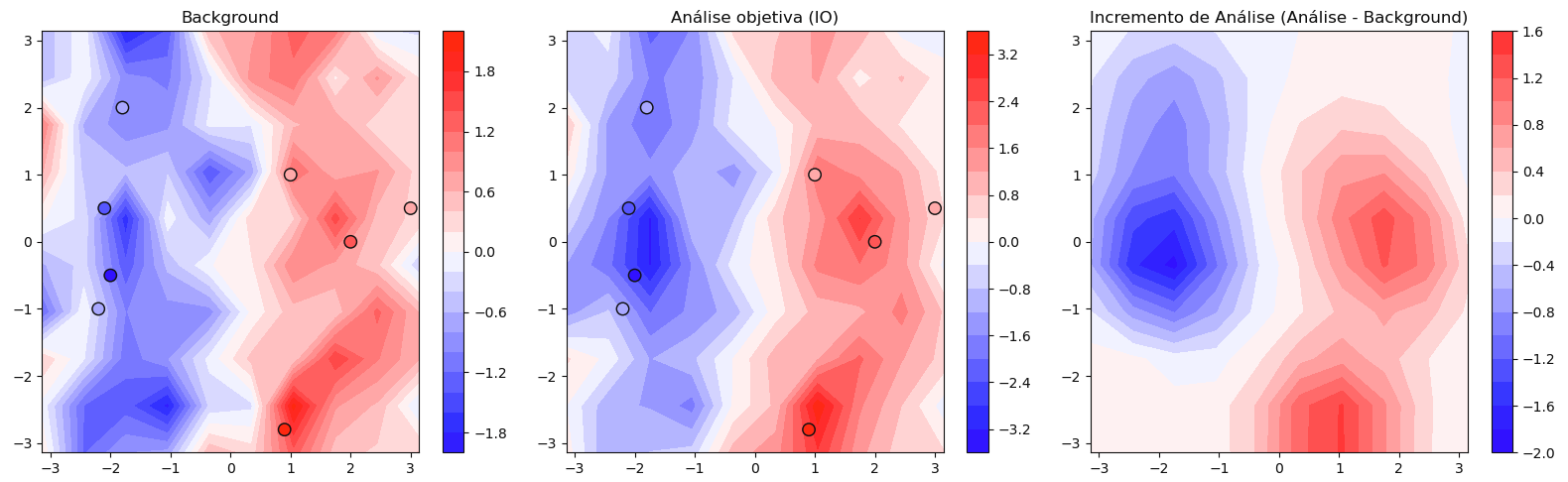

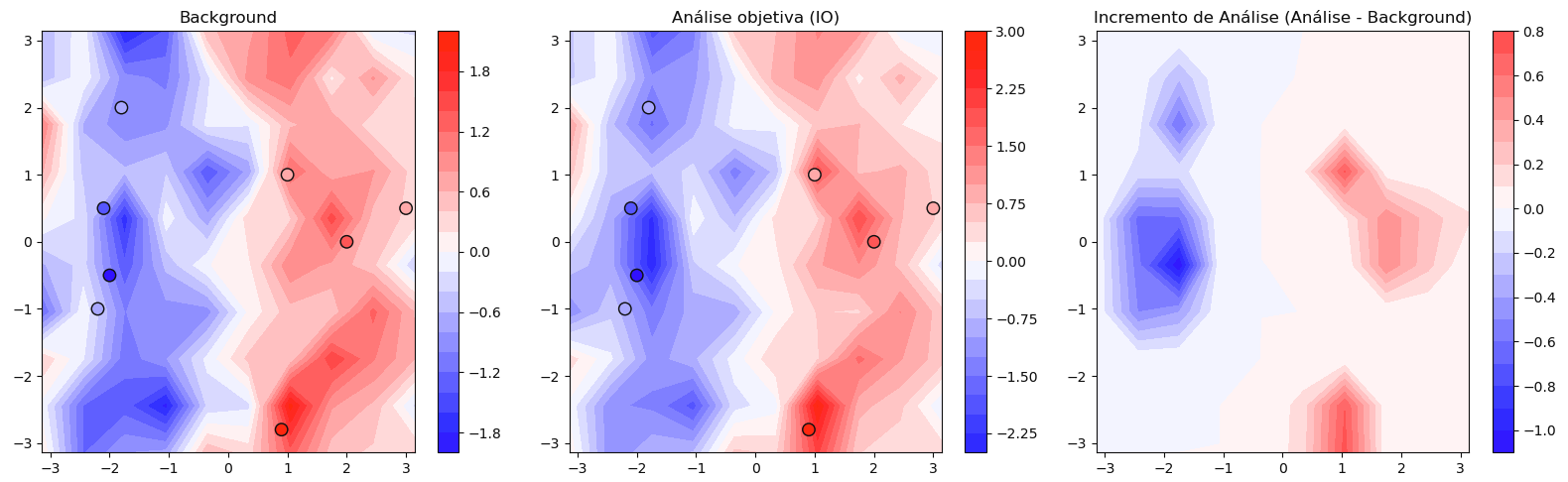

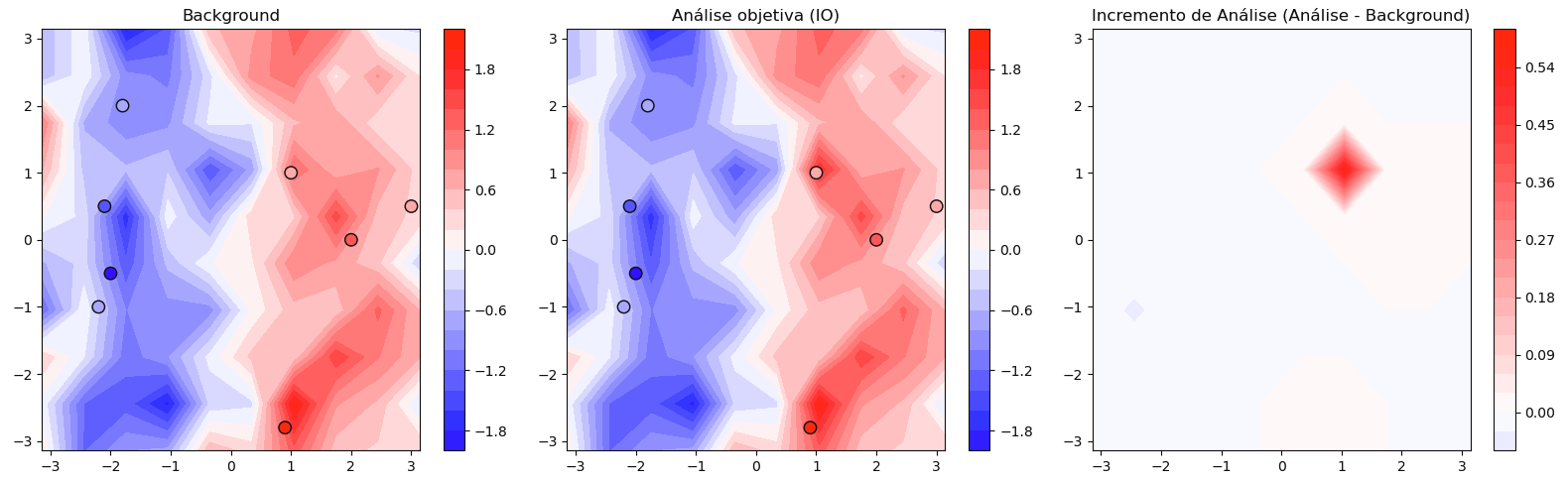

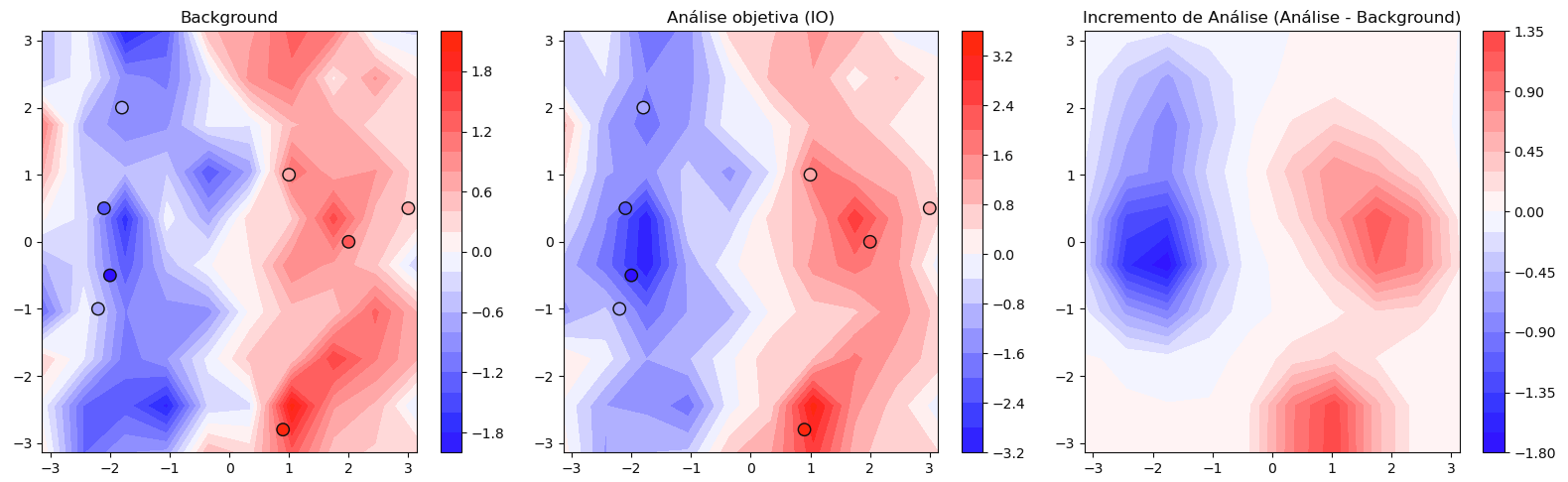

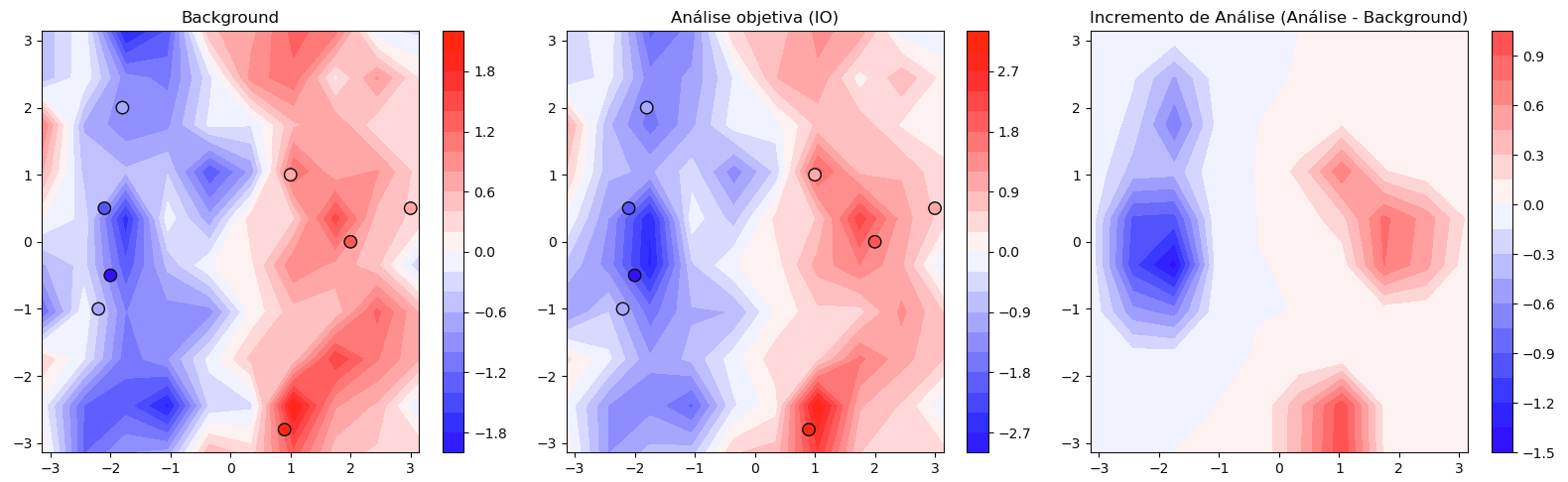

Exemplo 2D

• Considere um modelo matemático simples:

• A função seno com a adição de um ruído normalmente distribuído
• Definimos um plano Cartesiano de 100 pontos onde esta função será aplicada

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Definimos dois vetores com o domínio para e
• Definimos uma malha a partir dos valores do domínio

lon = np.linspace(-np.pi, np.pi, 10)
lat = np.linspace(-np.pi, np.pi, 10)

X, Y = np.meshgrid(lon, lat)

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

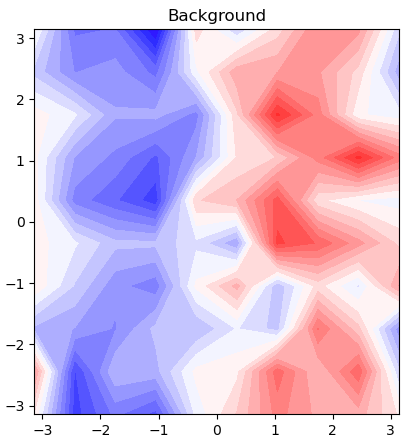

• Aplicamos a função para os valores do domínio
• Definimos um ruído
• Somamos o ruído à função

xb_seno = np.sin(X)

sigma = 0.5
ruido = np.random.randn(*X.shape) * sigma

xb_2d = xb_seno + ruido

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Definição das posições e valores das observações

# Posições
obs_x = np.array([-2.2, -2.1, -2.0, -1.8, 0.9, 1.0, 2.0, 3.0])
obs_y = np.array([ -1, 0.5, -0.5, 2, -2.8, 1.0, 0.0, 0.5])

# Valores medidos
obs_val = np.array([-1.0, -1.5, -2.0, -1.0, 1.0, 0.0, 0.5, 0.0])

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

# Função peso IO

L=0.5
sigma_b=0.5
sigma_o=0.1

def weight_io_2d(X, Y, obs_x, obs_y, obs_val, xb, L=L, sigma_b=sigma_b, sigma_o=sigma_o):
    obs_pos = np.vstack((obs_x, obs_y)).T
    grid_pos = np.vstack((X.ravel(), Y.ravel())).T
    def cov(p1, p2): return sigma_b**2 * np.exp(-np.sum((p1 - p2)**2)/(2*L**2))
    B = np.array([[cov(p1, p2) for p2 in obs_pos] for p1 in obs_pos])
    Hx = np.array([[cov(p1, p2) for p2 in obs_pos] for p1 in grid_pos])
    R = np.eye(len(obs_x))*sigma_o**2
    K = Hx @ np.linalg.inv(B + R)
    Hxb = np.interp(obs_x, np.linspace(0, 2*np.pi, X.shape[1]), xb.mean(axis=0))
    ana = xb.ravel() + K @ (obs_val - Hxb)
    return ana.reshape(X.shape)

• Note que estamos utilizando o modelo de covariâncias Gaussiano para e , com média e desvios-padrão e
• , assim como no exemplo do método de correções sucessivas, restringe a influência das observações no ponto analisado

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 1D

# Cálculo da Análise - embutido na função anterior e dada por xb + K @ (obs_val - Hxb)

# Chamada da função peso (retorna o valor da análise)

xa = weight_io_2d(X, Y, obs_x, obs_y, obs_val, xb_2d)

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da escala de correlação :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da amplitude de :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da amplitude de :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da amplitude de :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da amplitude de :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da amplitude de :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Exemplo 2D

• Efeitos da amplitude de :

Histórico da Assimilação de Dados

Objective Analysis of Meteorological Fields (Gandin, 1963)

Notebook com Atividade Prática 5

Dúvidas

https://cfbastarz.github.io/met563-3/
https://github.com/cfbastarz/MET563-3
carlos.bastarz@inpe.br
